Washing Equipment Of Setting Exclusive Use
建設仮設専用洗浄装置

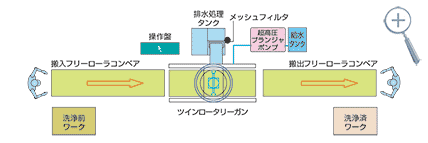

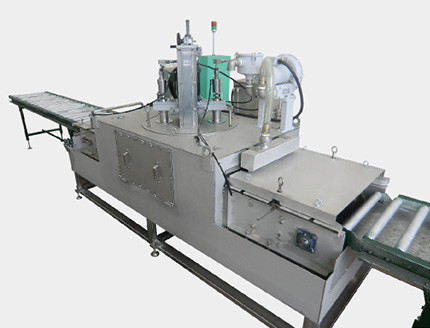

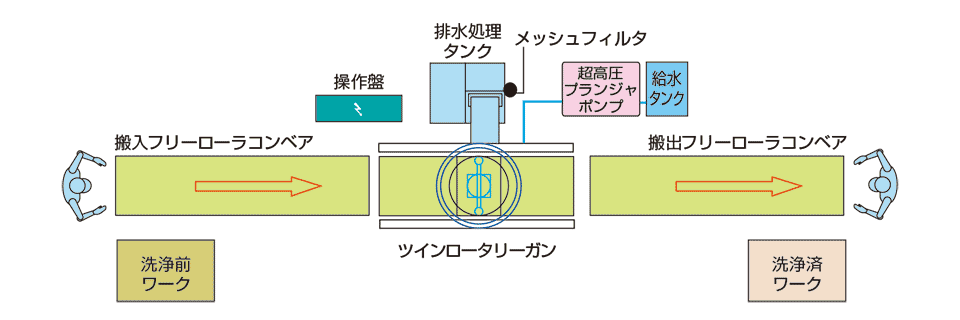

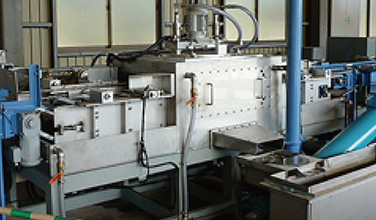

足場板専用Simpleクリーナー「のぞみ」

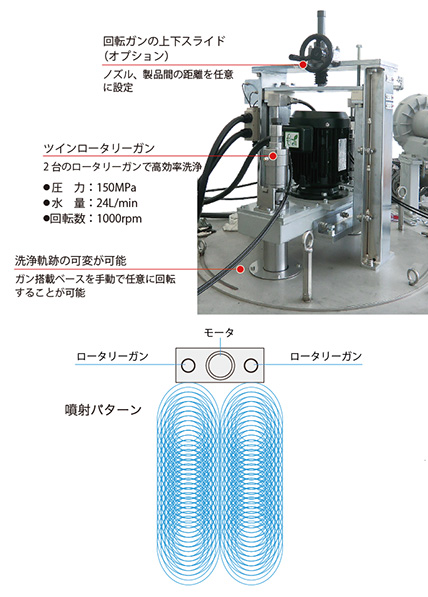

アルミ製も鋼製もウォータジェットにより表面に傷を付けることなく剥離洗浄を行う足場板専用Simpleクリーナーです。 本体は耐久性に優れ堅牢です。 ワールドツインロータリーガンは2台の回転ガンで高効率洗浄ができ、洗浄軌跡の可変も可能です。(回転ガンの上下スライドもオプションで可能) 洗浄圴一化の天板、側面同時に広範囲に洗浄ができます。 多関節ロボットの取り出し、積載の自動化が計れます。
本体サイズ | 9900×1280×1300(H)mm |
回転ガン | ツインロータリーガン(ガン2台モータ2台) |
洗浄幅 | 260mm×2台=520mm |
圧力 | 70MPa |
水量 | 28L/min |
回転数 | 750rpm |

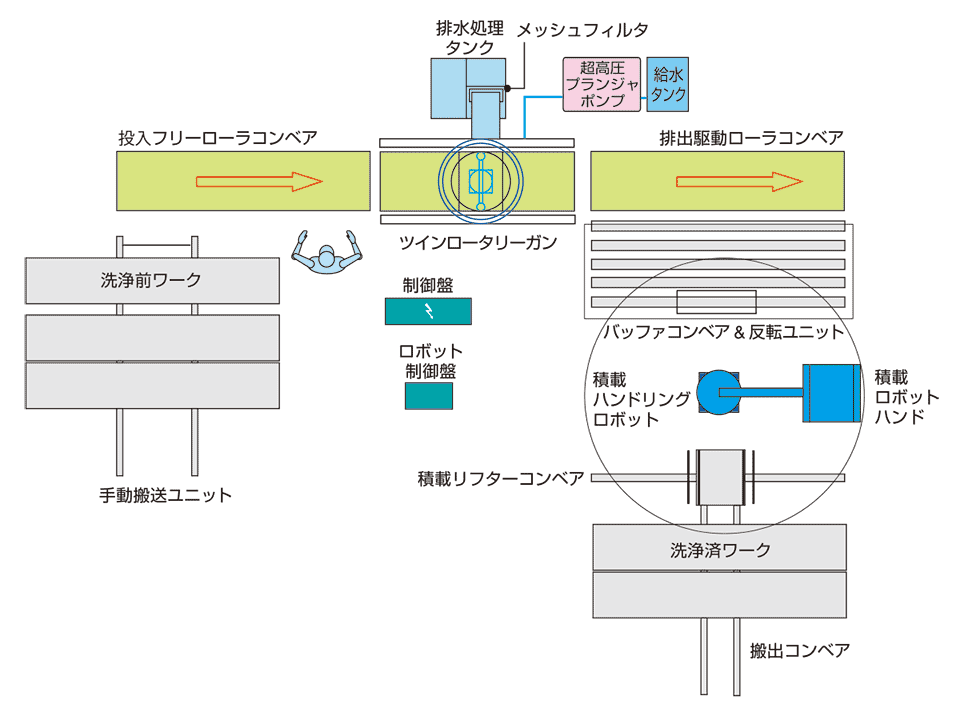

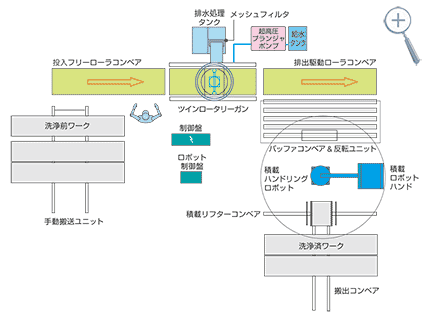

布板・長尺足場板全自動洗浄装置
投入コンベアにより製品は自動供給。
大型多関節ロボットにより加工コンベア上に自動供給。
取り出しコンベアで自動位置決め反転。
大型多関節ロボットにより自動積載の後、排出。
ウォータジェットによる強力な洗浄力。
ツインロータリーガンによる高速・高品質洗浄。
足場板の側面も天板と同時に洗浄。
洗浄廃棄物を分離します。
処理速度に合わせた動作で連動します。

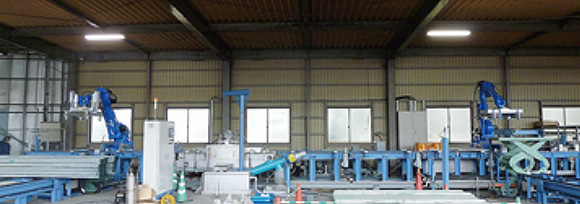

投入・洗浄・取り出し積載の全自動洗浄装置
支柱専用全自動洗浄装置(次世代足場用支柱)
製品投入から取り出し・積載まで多関節ロボットによる搬送を行う全自動洗浄装置です。 洗浄は大型回転ガン2台を装備し、支柱に付着した強固なコンクリート、樹脂塗料などを剥離・洗浄します。
本体サイズ | 12300×1050×2000(H)mm |
回転ガン | 2台装備 |
洗浄圧力 | 120MPa |
搬送速度 | 約10mm/min |
駆動方法 | チェーンコンベア |
ロボット軸 | 6軸多関節型 |
可載重量 | 180kg |
ロボットハンド | 自動ハンド |
洗浄後位置決め装置
自動取り出し・積載ロボット

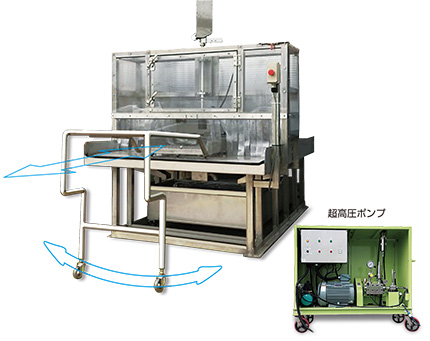

ハンディ・ハンディクリーナー
作業の自動化で省人化・処理能力アップ
作業の軽減化で女性でも作業可能(作業者の身体負担軽減)
低価格で小スペース
本洗浄機はNEWパワージェットクリーナー(手動式)と兼用して使用することが可能
ランニングコストが安価
納入後、即稼働が可能
作業者に配慮した装備
製品の取り出し、積載がラクに行えます。
剥離の飛散を抑える構造です。
作業者の水濡れ対策を講じています。
キャスター付台車で軽く移動でき、ラクに洗浄できます。
治具のセットは容易です。(製品固定が可能)
作業環境に配慮
排水タンクを常設しています。
水の使用量は8L/minと少量です。

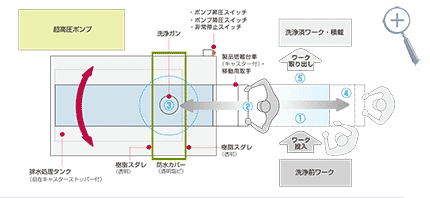

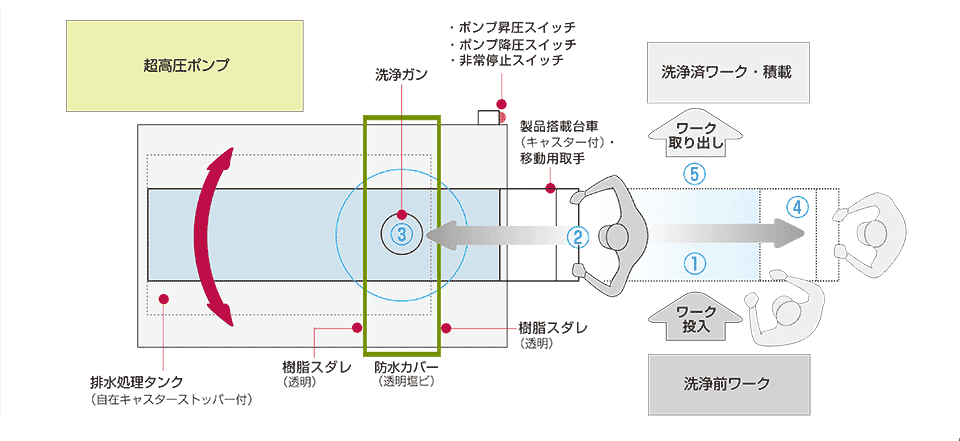

- 作業工程
- ① ワークを作業台(キャスター付き)に投入
- ② 作業台を洗浄室に移動
- ③ 洗浄
- ④ 洗浄後、作業台を引き出す
- ⑤ 洗浄済ワークを取り出し、積載
